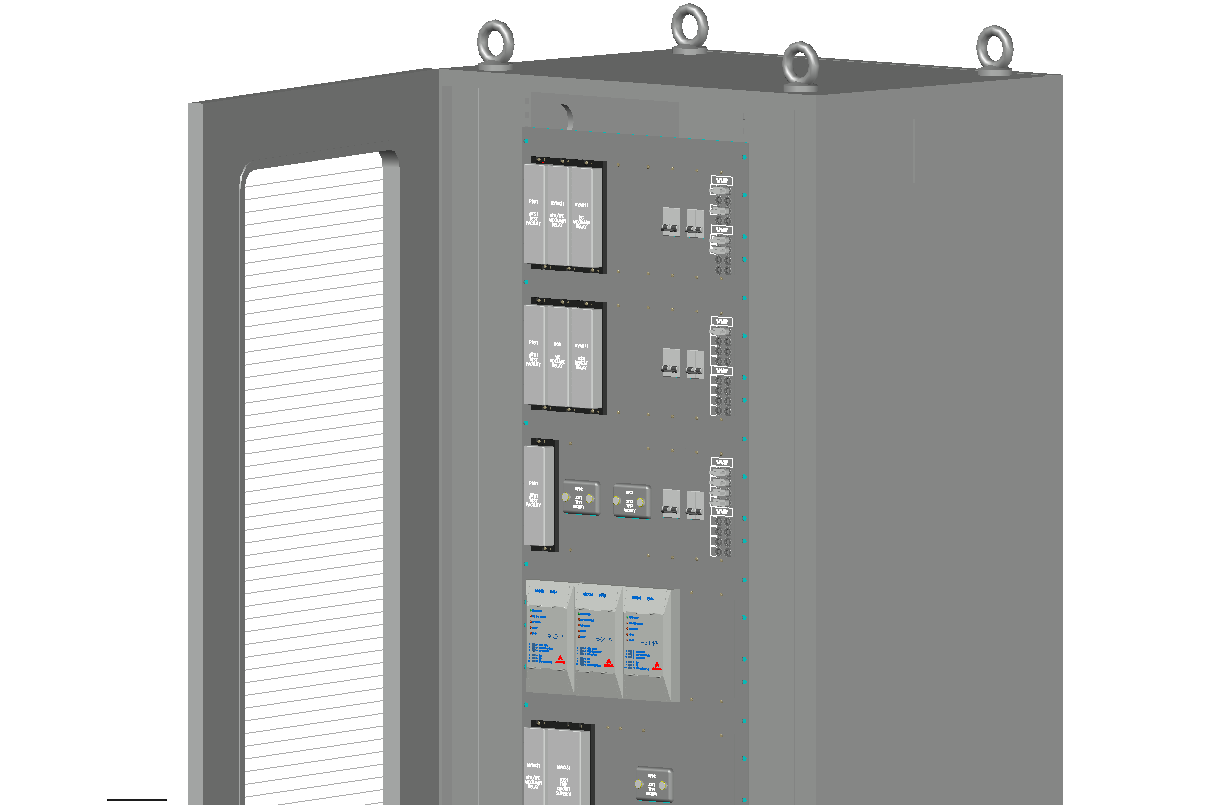

Paneldes Panel CAD Software

Software für die Auslegung von Schaltschränken und Kabelbäumen

Paneldes ist das 3D Designmodul von EDS und wird für die Erstellung von elektrischen Panels und Kabelkanalanlagenmodellen verwendet. Die Haupfunktionen von Paneldes, neben der Konstruktion von elektrischen Modellen und üblichen Arrangements, sind Verlegungs-, Füllungs-, und Längenkalkulationen für Kabel- und Drahtverlegung, Interferenzanalyzen und Materialberichte.

Hersteller von Schaltanlagen und Bauingenieure, die maschinelle Entwürfe produzieren müssen. z.B. 1. Layout der elektrischen Anlage und GAs vor der Herstellung, 2. Grundriß der Kabelverlegung, des Leitungskanals, des Kabelrinnenlayout und der automatischen Verlegung.

Kompatibel mit AutoCAD, BricsCAD, GstarCAD und LusoCAD. →

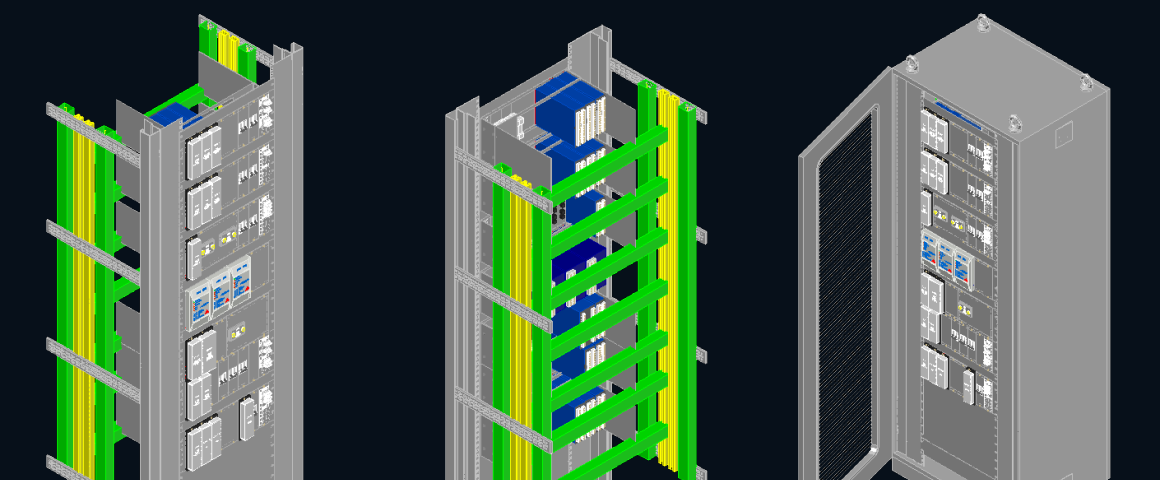

Paneldes panel layout view
Eigenschaften

Eigenschaften: Schalttafellayout

Entwerfen Sie präzise Panel-Layouts mit automatisch platzierten realen Komponenten und Live-3D-Rendering.

  • Parametrische 3D- und 2D-Formen für alle Panelkomponenten – Gehäuse, Geräte, Anschlüsse, Instrumente, Leitungen, Armaturen und Zubehör – mit automatisiertem 3D-SNAP.
  • Automatisierte Modellerstellung und Geräteeinfügung aus einer Datenbank mit datenbankgesteuerter Komponentendimensionierung über Elecdes-Katalogdatenbanken [ODBC].
  • Automatisierter „inkrementeller“ Tag-Name, standardmäßig mit benutzerprogrammierbaren Tag-Namen; Komponentenauswahl aus Einzeilen, Blockdiagrammen und endgültigen Schaltplänen.
  • Datenbankgesteuerter globaler Editor für Massenaktualisierungen von Tags, Spezifikationen und Größen über mehrere Komponenten hinweg in einem einzigen Vorgang.
  • Automatisiertes 3D-Kabelbaumdiagramm mit integrierter Beschriftung und Füllintelligenz.
  • Automatisierte 2D-Explosionsansicht / GA-Erzeugung und -Dimensionierung.

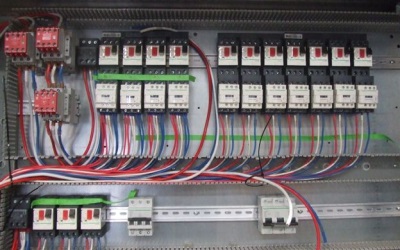

Paneldes panel layout

Berichterstattung

Erstellen Sie automatisch eine vollständige Paneldokumentation aus Ihren Designdaten.

  • Automatisierte Materialrechnung, Mengenübersicht und Liste der Drahtetiketten.
  • Gegenprüfungen hinsichtlich Komponentenplatzierung und Tag-Namensduplizierung.
  • Automatisiertes Drahtschneiden, Drahtlänge, Kanalfüllung und Routenberechnung und -optimierung – geeignet für Drahtschneide- und Etikettiermaschinen.
  • „Abfrage“-Funktion für Leiter- und Laufbahnsegmentdetails; der Konsistenzprüfer des Laufbahnnetzwerks weist auf potenzielle Probleme hin.
Paneldes reporting

CAD-Softwareintegration

Funktioniert innerhalb der CAD-Plattform, die Sie bereits verwenden.

  • Kompatibel mit AutoCAD 2018–2025, BricsCAD Pro v21–v24 und GstarCAD/LusoCAD Professional 2021–2024.
  • Fügt dedizierte elektrische Symbolleisten, Menüs, Menübänder und Befehle direkt zu Ihrer CAD-Schnittstelle hinzu.
  • GstarCAD Professional kann für Benutzer ohne vorhandene CAD-Lizenz mit EDS gebündelt werden.
  • Systemanforderungen →

Ausführliche Unterstützung

Hilfe, wenn Sie sie brauchen, in dem Format, das für Sie funktioniert.

  • 800+ Hilfethemen mit Schritt-für-Schritt-Anleitungen und Tutorial-Videos.
  • Tutorial-Videos, Telefon- und E-Mail-Support sowie Schulungskurse verfügbar.
