Logiciel de circuit et d’acheminement de câbles

Paneldes Raceway

Concevoir des modèles de CAO 3D de bac, échelle, et Raceway. Les caractéristiques comprennent le guidage des câbles rapide automatisé, la longueur et calculs de remplissage, l'analyse d'interférences.

Réservez une démo Essayez notre logiciel

Or Regarder les démonstrations de produits →

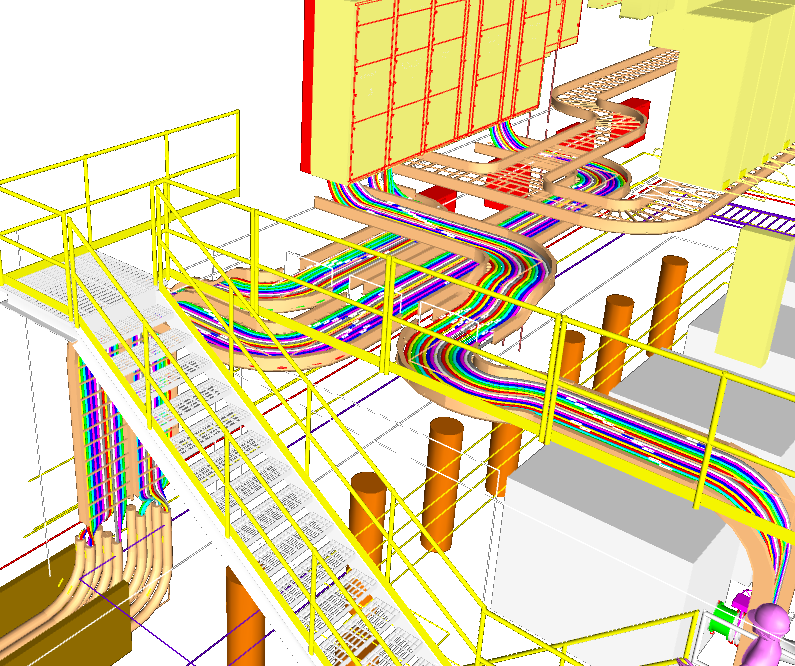

Paneldes Raceway and Cable Routing Software

Logiciel de conception de chemins de câbles et de systèmes de câblage électrique

Paneldes est le module de dessin EDS en 3D utilisé pour la création de modèles de Tableaux Electriques et de Chemins de Câbles pour Usines. Ses fonctions principales, mis à part la construction de modèles électriques et d'aménagements généraux, sont les suivantes; calcul du cheminement/remplissage/longueur des câbles et fils électriques, analyse des interférences et compte rendu des matériaux.

Les fabricants d'Appareillages Electriques et les ingénieurs des Travaux Publics et du Bâtiment avec des besoins en dessin électro-mécanique. ex.1. Agencement des Tableaux et Arrangements Généraux avant la fabrication ex.2. Agencement et cheminement du chemin de câbles de l'usine / canalisation multitubulaire.

Compatible avec AutoCAD, BricsCAD, GstarCAD, and LusoCAD. →

Fonctions

Acheminement automatisé des câbles Fonctions : Agencement du Chemin de Câbles de l'Usine Intégration Logiciel de CAO En profondeur de soutien

Acheminement automatisé des câbles

Acheminez les câbles à travers votre usine avec une planification automatique et un reporting complet.

Algorithme logiciel pour l’optimisation automatisée du parcours des câbles — calcule la longueur et le remplissage des câbles, éventuellement conforme à N.E.C.
Surcharger les itinéraires automatiques en spécifiant manuellement des itinéraires, en définissant des points de cheminement ou des itinéraires verrouillés ; niveaux définis par l’utilisateur de ségrégation et de mélange de la puissance du câble.
Le système “ROUTED/ISSUED/PULLED” basé sur les jalons du projet gère les plannings partiels de câble/parcours/remplissage sans conflit à mesure que l’installation progresse.
Le chemin de câbles et le conduit “Snug Fit” système optimise intelligemment les intersections des chemins de câbles pour la linéarité et la vitesse du routage.
Schéma automatisé de l’itinéraire du câble 3D avec étiquetage intégral, intelligence de remplissage et vérificateur de cohérence du réseau de chemins.

Fonctions : Agencement du Chemin de Câbles de l'Usine

Concevez des systèmes de chemins de câbles 3D et des pistes avec une précision réelle sur l’ensemble de votre installation.

Formes paramétriques 3D et 2D pour tous les composants de canalisation — chemin de câbles, échelle de câbles, tranchée, conduit, ductbank, raccords et accessoires — avec SNAP 3D automatisé.
Création de modèle automatisée et insertion d’appareil/instrument à partir d’une base de données, avec dimensionnement des composants piloté par la base de données via les bases de données du catalogue Elecdes [ODBC].
Editeur automatisé “Ductbank Editor” pour créer et éditer des réseaux de conduits parallèles dans les tranchées remplies de béton.
Nom de balise automatisé par défaut avec des noms de balises programmables par l’utilisateur ; sélection de composants à partir d’une ligne, schémas-blocs et schémas de circuits finaux.
Éditeur mondial axé sur la base de données pour les mises à jour massives des étiquettes, spécifications et tailles ; liste automatisée des matériaux et résumé des quantités.
Vérifications croisées du placement des composants et de la duplication des noms de balises ; fonction “Query” pour les détails des segments de câble et de canalisation.

Intégration Logiciel de CAO

Fonctionne à l’intérieur de la plateforme CAO que vous utilisez déjà.

Compatible avec AutoCAD 2018–2025, BricsCAD Pro v21–v24, et GstarCAD/LusoCAD Professional 2021–2024.
Ajoute des barres d’outils électriques dédiées, des menus, des onglets de ruban et des commandes directement à votre interface CAO.
GstarCAD Professional peut être fourni avec EDS pour les utilisateurs sans licence de CAO existante.
Exigences du Système →

En profondeur de soutien

Aide quand vous en avez besoin, dans le format qui vous convient.

+ de 800 sujets d’aide avec des instructions étape par étape et des vidéos tutorielles.
Des vidéos tutorielles, un support par téléphone et par e-mail, ainsi que des cours de formation sont disponibles.
